A napelemes szivattyú kábelének mérete és feszültségesése: A teljes útmutató 2026-hoz

A napelemes szivattyú rendszeráltalában két számon kerül forgalomba: a szivattyú fejére és az áramlására. Ezután telepítik, és egy harmadik szám csendben eldönti, hogy valaha is a hirdetett módon működik-e – a kábel. Az alulméretezett kábel az egyik leggyakoribb és legkevésbé diagnosztizált hiba a szoláris szivattyúzásban. A tömb rendben van, a szivattyú rendben van, a vezérlő rendben van, de a szivattyú lassan működik, délben feszültség alatt van, vagy egyáltalán nem indul el kora reggel. A bűnös gyakran néhány volt elvesztése egy hosszú, vékony vezetékben.

Ez az útmutató az egész témát gyakorlati szempontból lefedi: hogyan működik a feszültségesés, mekkora az elfogadható, melyik kábelméret milyen áramot visz, hogyan kell lépésről lépésre méretezni egy futást a kidolgozott példákkal, valamint a beépítési részleteket, amelyek eldöntik, hogy a kábel kibír-e tíz évet a fúrólyukban. A 220 W-tól 15 000 W-ig terjedő napkollektoros szivattyúkat és vezérlőket gyártó Taizhou Lead Pump Co., Ltd. mérnöki csapata írta.

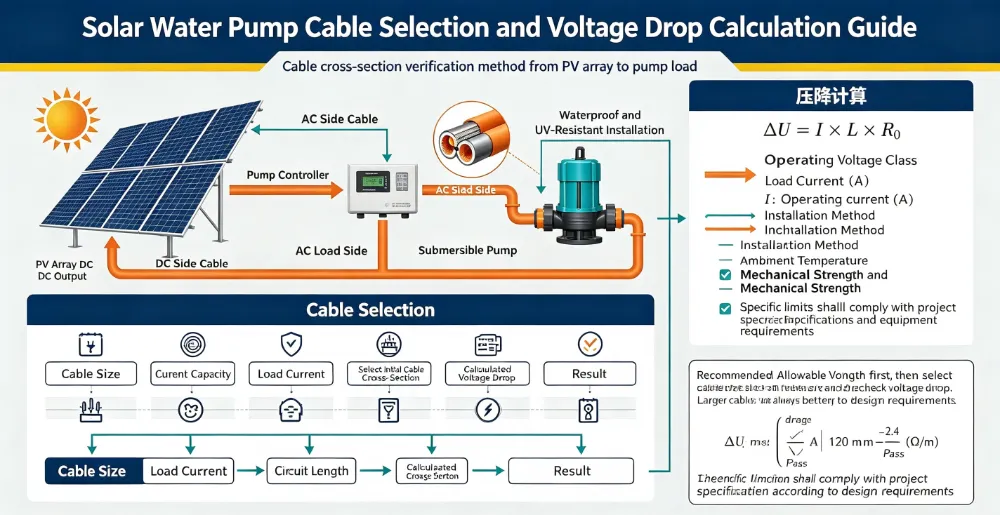

1. Miért a kábel dönti el, hogy a napelemes szivattyú működik-e?

A hálózatról táplált szivattyúkkal ellentétben a szoláris szivattyú akutan érzékeny a feszültségre. A 230 V-ról táplált hálózati szivattyú elviseli a 10 V-os esést anélkül, hogy bárki észrevenné. Egy 96 V DCnapelemes szivattyúA 10 V-os feszültség elvesztése több mint 10%-át veszítette el, és a vezérlő MPPT ablaka, az indítási küszöb és az alacsony feszültség elleni védelem mind rosszul működik.

A rossz kábelezésnek három különálló következménye van:

· Elveszett szivattyúzási órák. A szivattyú indításához minimális feszültségre van szükség. A feszültségesés ezt a küszöböt később reggelre és korábban délutánra tolja, így elveszíti a nap legproduktívabb éleit.

· Áramláskiesés csúcsidőben. A névleges feszültség alatti motorok több áramot vesznek fel ugyanazon terhelés mellett, melegebben működnek és kevesebb vizet adnak ki – a klasszikus „működik, de nem úgy, ahogy az adatlapon” panasz.

· Zavaros utak és rövid élettartam. Alacsony feszültség és túláram védelem ismételt kioldása; minden kioldás egy start-stop ciklus, és minden ciklus koptatja a motort, a tömítéseket és a vezérlő kondenzátorait.

2. A két szám, ami számít: feszültségesés és ampacity

A kábelválasztás mindig kompromisszum két független korlát között, és mindkettőnek meg kell felelnie.

Feszültségesés (teljesítménykorlát)

Minden méter réznek van ellenállása. A rajta átfolyó áram az áramerősséggel, a hosszúsággal és a méterenkénti ellenállással arányosan veszít feszültségből. A feszültségesés önmagában nem károsít semmit, de éhezteti a motort – ez az a határ, amely eldönti, hogy a rendszer működik-e.

Ampacity – áramhordozó kapacitás (biztonsági határ)

A keresztmetszetéhez képest túl sok áramot szállító vezető túlmelegszik. A fúrólyukban a kábel kötegben van az ejtőcsővel, gyakran burkolaton belül, légáramlás nélkül – a hő nem tud távozni. A túlmelegedés rontja a PVC szigetelést, a vízben pedig a szigetelés romlása miatt a szivattyú rövidzárlatot okoz. Ez az a határ, amely eldönti, hogy a rendszer biztonságos-e.

Az a kábel, amely megfelel a feszültségesési tesztnek, továbbra is sikertelen lehet a feszültségesési teszten, és fordítva. Mindig mindkettőt számolja ki, majd válassza a nagyobb méretet.

3. A feszültségesési képlet és a 3% / 5% szabály

Kétvezetékes egyenáramú áramkörhöz – ez a legtöbbnapelemes szivattyútömbök és sok szivattyú betáplálás – a feszültségesés:

VD (V) = 2 × L × I × ρ ÷ A

· L = egyirányú kábelhossz méterben (a 2 a visszatérő vezetéket jelenti)

· I = áramerősség amperben

· ρ = a réz ellenállása ≈ 0,0175 Ω·mm²/m 20 °C-on (használjon 0,020-at forró kábelekhez és konzervatív tervezéshez)

· A = vezeték keresztmetszete mm²-ben

Háromfázisú váltakozó áram esetén ugyanez az elképzelés VD = √3 × L × I × ρ ÷ A; egyfázisú váltakozó áramhoz használja a kétvezetékes formulát a mellékelt teljesítménytényezővel.

Mekkora esés elfogadható? Az iparági egyezmény, amelyre tervezünk, a következő:

Két gyakorlati szabály következik. Először mindig számítsa ki a legnagyobb áramerősséget, amelyet a kábel valaha is lát – általában a szivattyú maximális bemeneti áramát teljes terhelésnél, nem pedig a névleges üzemi áramát. Másodszor, adjon hozzá 10–20%-os árrést, ha a kábel forró, más kábelekkel van kötve, vagy ha közvetlen nyári napsütésnek van kitéve.

4. Vezetékmérő: mm², AWG és az egyes méretek szállítása

A metrikus mm² a szabvány a legtöbb exportpiacon; Az észak-amerikai vásárlók AWG-ben gondolkodnak. A hozzávetőleges ekvivalensek és a tipikus réz amperabilitás (PVC szigetelés, 30 °C környezeti hőmérséklet, egyetlen kábel szabad levegőben) a következők:

Az űrtartalom tájékoztató jellegű – mindig erősítse meg a kábel gyártójának adatlapjával a szigetelés típusát és beépítési módját. A fúrólyukba kötegelt merülőkábeleknél alkalmazzon körülbelül 0,8-as leértékelési tényezőt; védőcsőben vagy melegtetőben lévő kábeleknél 0,7–0,8. Ha a csökkentett alak közel van a terheléshez, lépjen egy mérettel feljebb.

5. Gyors tájékoztató: Volt veszteség 10 méterenként

Az alábbi táblázat feszültségesést mutat Voltban minden 10 m-re egyirányú rézfutású, kétvezetékes áramkör esetén, 20 °C-on. Független a rendszerfeszültségtől, így 48 V-os, 96 V-os, 220 V-os vagy 380 V-os rendszerekhez is használhatja – csak hasonlítsa össze az eredményt a megengedett százalékos értékkel.

Olvassa el így: egy 4 mm²-es, 20 A-es kábel 10 m-enként 1,75 V-ot veszít. Egy 60 m feletti egyirányú futás, amely 10,5 V-os – 380 V-os rendszeren jó (2,8%), 96 V-os rendszeren végzetes (10,9%).

6. Méretezés lépésről lépésre (három bevált példával)

Használja ezt a sorrendet minden futáshoz, minden alkalommal:

· 1. lépés – Állítsa be a rendszerfeszültséget. Névleges egyenáramú buszfeszültség egyenáramú rendszereknél, vagy fázisfeszültség AC esetén.

· 2. lépés – Keresse meg a maximális áramerősséget. Használja a szivattyú maximális bemeneti áramát teljes terhelésnél az adattáblán vagy az adatlapon. A tömb és a vezérlő közötti futtatáshoz használja a tömb rövidzárlati áramát × 1,25.

· 3. lépés – Mérje meg a valós egyirányú hosszt. Vegye figyelembe a fúrólyuk függőleges esését, a tömbhöz vezető vízszintes futást és 2-3 m-es lazaságot mindkét végén. Ne a helyszínrajz alapján becsüljön.

· 4. lépés – Állítsa be a megengedett csökkenést. A rendszerfeszültség 3%-a szakaszonként, összesen 5%-a.

· 5. lépés – Oldja meg A-t: A = 2 × L × I × ρ ÷ VD_allowed. Kerekítse fel a következő szabványos méretre.

· 6. lépés – Ellenőrizze az amperálást, alkalmazzon lecsökkentést, és ellenőrizze a földelést. Ha kétségei vannak, lépjen egy mérettel feljebb – a költségkülönbség triviális a meghibásodott szivattyú mellett.

A példa – 1,5 kW egyenáramú merülő, 96 V-os rendszer, 60 m egyirányú

A szivattyú maximális árama 15,6 A. Megengedett csökkenés 3% 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². A következő szabványméret 16 mm². Ellenőrizd a kapacitást: 16 mm² névleges 62-76 A körül van, fúrólyukban kb. 55 A-re csökkentve – jóval 15,6 A felett. Eredmény: 16 mm², kényelmesen belül 3%.

B példa – 2,2 kW AC egyfázisú felületi szivattyú, 220 V, 50 m egyirányú

Áram ≈ 10 A. Megengedett esés 220 V 3%-a = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². A következő szabványos méret a 4 mm², ami körülbelül 1,75 V-os esést (0,8%) ad – ez egy egészséges tartalék egy terhelés alatt induló motorhoz. Eredmény: 4 mm².

C példa – 7,5 kW-os háromfázisú merülő, 380 V, 120 m egyirányú

Áram ≈ 15 A. A megengedett csökkenés 3%-a 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². A feszültségesés 6 mm²-nek mondható, de egy 15 kW-os osztályú fúrólyuk rendszer általában 10 mm²-t ír elő a mechanikai robusztusság és a jövőbeni újraértékelés érdekében. Eredmény: 10 mm² – az áteresztőképesség és a gyakorlati ellenőrzések felülmúlják a minimális számítást, ami normális a mély kutaknál.

7. A Naprendszer két futása nem ugyanaz

A legtöbb telepítés két különálló kábellel rendelkezik, és ezek különböző okokból meghiúsulnak.

Tömb → vezérlő

Ez a futás látható: tetőn, földi tartón, mezőn át. A tömb teljes áramát a tömb feszültségén viszi. A prioritások közé tartozik az UV-besorolású szigetelés, a rágcsálók és strimmerek elleni mechanikai védelem, a helyes polaritás és a vezérlőegységen lévő egyenáramú leválasztó. Használjon szolárkábelt (H1Z2Z2-K vagy azzal egyenértékű) a hagyományos épületvezeték helyett.

Vezérlő → szivattyú

Ez a futás egy fúrólyukba van elásva, tartósan nedves, és a szivattyú meghúzása nélkül nem cserélhető ki. A prioritás a megfelelő merülőkábel folyamatos vízzáró köpennyel, egy erős fizikai támaszték (a kábelnek húzásmentesítőről kell lógnia, soha nem a saját vezetőiről), és a hőérzékeny leértékelés. Ha a rendszerben bárhol túlköltezik, költsön túl itt.

Hosszú tömbfutásoknál egy másik lehetőség a tömb feszültségének emelése és csökkentése a vezérlőnél: a feszültség megduplázódása felére csökkenti az áramerősséget, és a veszteségek az áram négyzetével csökkennek. Emiatt a mélyebb kutaknál gyakoriak a 96 V-os és 192 V-os egyenáramú rendszerek.

8. A kábel élettartamát meghatározó telepítési részletek

· Használjon egy folyamatos hosszúságot. A nedves fúrólyuk minden csatlakozása egy jövőbeli tönkremeneteli pont. Ha a csatlakozás elkerülhetetlen, használjon megfelelő merülő toldókészletet, ne ragasztószalagot.

· A kábelt függetlenül támassza meg. Kábelkötözők 2-3 m-enként a leejtőcsőhöz, valamint húzásmentesítő markolat a tetején. A vezetékek soha nem viselhetik a kábel súlyát.

· Hagyjon ki egy szervizkört. 2-3 m lazaság a kútfejnél és a vezérlőnél megkíméli az újrahúzást az üzembe helyezéskor.

· Tartsa távol a kábelt a szivattyú bemenetétől. Vezesse egyenesen a csövön felfelé, lapos ragasztószalaggal, távol a szívóterülettől.

· Tartsa be a hajlítási sugarat. szoros hajlítások repedésszigetelés; kövesse a gyártó minimális sugarát, jellemzően 6–10× kábelátmérő.

· Földelje és ragassza megfelelően. Földelje le a szivattyútestet és a vezérlőházat a helyi kód szerint; úszó napelem tömbön a kereteket is ragasszuk.

· Villámlás elleni védelem. A hosszú tömbfutások felszedik az indukált tüskéket; szereljen fel egy egyenáramú túlfeszültség-levezetőt a vezérlőre, és tartsa röviden és egyenesen a földvezetéket.

· Mindkét végét címkézze fel. A vezérlő burkolatába ragasztott kábelmenet órákat takarít meg a következő technikusnak.

9. Nyolc hiba, amit ismételten látunk

· A maximális bemeneti áram helyett a névleges áramra kell méretezni – a kábel pontosan akkor van marginális, amikor az számít.

· Mérje meg a kút mélységét, és felejtse el a vízszintes futást a tömbhöz, amely gyakran hosszabb.

· Építőhuzal használata fúrólyukban, mert az a teherautón volt. A közönséges PVC nem éli túl az állandó merítést.

· Alumínium választása, hogy pénzt takarítson meg egy 40 m-es egyenáramú futáson, majd azon töpreng, miért rosszabb a feszültség összeomlása.

· A hőmérséklet-csökkenés figyelmen kívül hagyása. A szabad levegőben lévő 41 A névleges kábel 30 A-t szállíthat egy kötegelt fúrólyukban.

· A középső ejtést szigetelőszalaggal összeilleszteni. A víz mindig megtalálja a kötést.

· Futtassa a szivattyúkábelt és a tömbkábelt ugyanabban a vezetékben anélkül, hogy ellenőrizné a leértékelést mindkettőnél.

· Hagyja a kábelt lógni a saját vezetőiről, így a réz lassan megnyúlik és az ellenállás megemelkedik.

10. Hibaelhárítás: A kábelre utaló tünetek

11. Üzembe helyezés előtti kábelek ellenőrző listája

· Az egyirányú hossz mérve és rögzítve, nem becsülve

· Az adatlapból vett maximális áramerősség, adott esetben 1,25-ös tényezővel

· Feszültségesés minden szakaszra kiszámítva, összesen 5% alatt

· Az áteresztőképesség a hőmérséklettel és a kötegelés csökkentésével ellenőrizve

· Környezetbarát besorolású kábeltípus (UV a tömbhöz, merülő fúrólyukhoz)

· Nincs toldás a vízvonal alatt; minden illesztéshez merülőkészletet használnak

· Kábel 2–3 méterenként alátámasztva és feszültségmentesített a kútfejnél

· Az első indítás előtt mérve és feljegyezve a földelés szigetelési ellenállását

· A föld folytonossága és polaritása ellenőrizve

· Kábelütemezés és a beépített hosszúságok a vezérlőben hagyva

12. Gyakran Ismételt Kérdések

K: Használhatok kisebb kábelt, ha rövid a futás?

V: Igen – a feszültségesés hosszával skálázódik, így egy 10 m-es futás sokkal kisebb vezetéket tolerál, mint egy 100 m-es futás. De soha ne menjen a teljesítményigény alá, és soha ne menjen 1,5 mm² alá a motoráramot szállító tárgyaknál.

K: A feszültségesés az AC oldalon is számít?

V: Ez számít, de kevésbé drámai, mert a hálózati feszültség magasabb, és a százalékos veszteség kisebb. Ugyanez a 3%-os szabály érvényes, és a motor indítását ellenőrizni kell.

K: Mennyi a maximális futási hossza anapelemes szivattyú?

V: Nincs fix limit; költséghatár van. Körülbelül 150-200 méteren túl a 3%-os tartáshoz szükséges kábel megdrágul, és a rendszerfeszültség emelése általában olcsóbb, mint a réz vásárlása.

K: Egyetlen kábelméretet kell használni a teljes futáshoz?

V: Nem feltétlenül. Elterjedt és ésszerű a nehezebb kábel használata a mélyfúrólyuk szakaszhoz és egy könnyebb föld feletti kábel használata, feltéve, hogy minden szakaszt külön számítanak ki.

K: Miért kapcsol ki a szivattyúm csak reggel feszültség alatt?

V: Gyenge megvilágítás mellett a tömb feszültsége már az indítási küszöb közelében van; bármilyen kábelesés alá tolja. A tömbtől a vezérlőig futtatás javítása általában megoldja.

K: Elfogadható az alumínium kábel?

V: Rögzített, nagy szelvényű adagolókhoz igen, megfelelő fülekkel és antioxidáns vegyülettel. Búvárkábelhez nem – használjon rezet.

K: Hogyan ellenőrizhetem a kábelt a szivattyú leeresztése előtt?

V: Szigetelési ellenállás a földeléssel szemben (általában >100 MΩ 500 V-nál új kábel esetén), folytonosság minden magon és polaritás-ellenőrzés. Jegyezze fel a mért értékeket; ezek jelentik az alapvonalat a jövőbeni hibakereséshez.

K: Meghosszabbíthatom a búvárkábelt a kútfejnél lévő csatlakozódobozzal?

V: Igen – a vízvonal felett, megfelelő IP68-as burkolatban, mindkét oldalon húzásmentességgel. A vízvonal alatt használjon merülő toldókészletet, vagy ne csinálja egyáltalán.

Következtetés

A kábel a napkollektoros rendszer legolcsóbb része, és a legkönnyebben tévedhet el. Két számítás – a feszültségesés a 3%-os / 5%-os szabállyal szemben és az ampaképesség a leértékeltségi táblázathoz képest – szinte minden kábellel kapcsolatos hibát megelőz a területen. Végezze el ezeket, mielőtt a szivattyú lemegy a lyukon, jegyezze fel a számokat, és a rendszer a tizedik évben is leadja a névleges áramlását.
