Napkollektoros vízszivattyú szárazonfutás elleni védelem és vezérlővédelem: A teljes 2026-os útmutató

Kérdezd meg bármelyik szivattyújavítót, hogy mi öl meg a legtöbbetnapelemes szivattyúkés sokkal gyakrabban kapsz egy választ, mint bármelyik másik: kiszáradni. A víz nélkül forgó szivattyú percek – néha másodpercek – alatt elveszíti hűtését, kenését és motorját. A jó hír az, hogy a szárazonfutás a leginkább megelőzhető hiba az egész rendszerben. Szinte minden modern napkollektoros szivattyúvezérlő beépített védelemmel érkezik; a probléma az, hogy a legtöbb felhasználó soha nem köti be megfelelően, soha nem állítja be a küszöbértékeket, és soha nem érti, mit mond nekik a riasztás. Ez az útmutató elmagyarázza, hogyan működik a szárazonfutás elleni védelem és a vezérlővédelem, hogyan kell helyesen bekötni őket, és hogyan lehet elhárítani azokat a riasztásokat, amelyek leállítják a szivattyút a helyszínen. A Taizhou Lead Pump Co., Ltd. 220 W-tól 15 000 W-ig gyárt napelemes szivattyúkat – mind a szivattyúkat, mind a vezérlőket –, tehát ez a gyár padlójáról van írva, nem egy termékismertetőből.

1. Miért a szárazonfutás az első számú gyilkos?

A búvárszivattyú okkal él a vízben. A körülötte lévő víz egyszerre három feladatot lát el: hűti a motort, keni a csapágyakat és a tömítéseket, és elvezeti a hőt. Amikor a vízszint csökken, és a szivattyú tovább működik, mindhárom ugyanabban a pillanatban leáll. A szárazon futó motor egy perc alatt káros hőmérsékletet érhet el, a napkollektoros szivattyúnál pedig – amely gyakran egész nap felügyelet nélkül működik – nincs mellette kezelő, aki megnyomná a kapcsolót.

A napelemes rendszerekben a szárazonfutásnak három gyakori oka van:

· Kútlehúzás – a szivattyú többet szállít, mint amennyit a kút feltölthet, így a vízszint a beszívás alá esik.

· Alacsony vízszint – szezonális aszály vagy a vártnál gyorsabban kiürülő tartály/folyami forrás.

· Feltöltés elvesztése (felületi szivattyúk) – levegő jut a szívóvezetékbe, a szivattyú levegőn forog, és túlmelegszik.

Mivel a napkollektoros szivattyú mindig működik, amikor napfény van, a szárazonfutás könnyen órákig is eltarthat, mire bárki észreveszi. Ezért a védelem nem opcionális – ez a rendszer legfontosabb tartozéka.

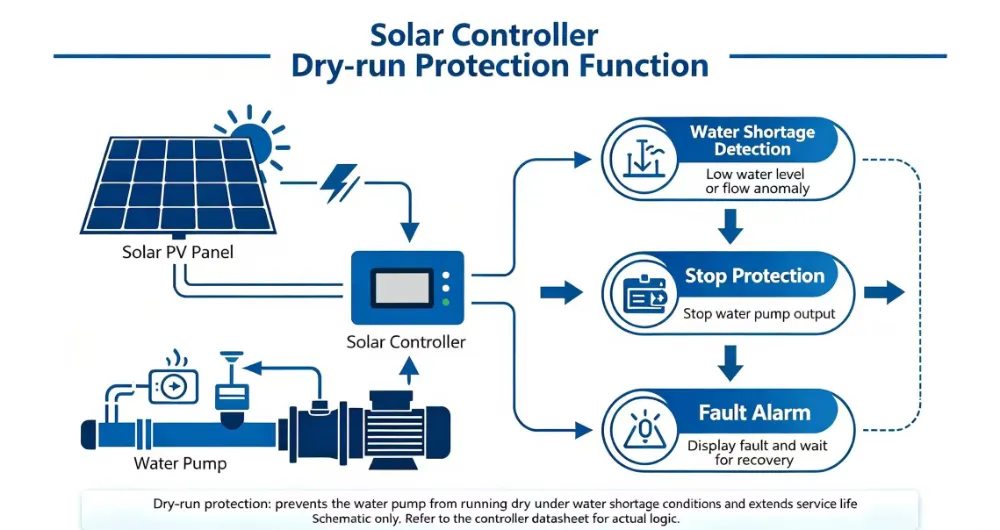

2. Hogyan érzékeli a szolárszivattyú-vezérlő a szárazonfutást

A szárazon futó esemény észleléséhez nincs szükség speciális érzékelőre. A vezérlő már „látja” a motor elektromos viselkedésén keresztül. A legtöbb Lead Pump vezérlő a következő módszerek közül egyet vagy többet alkalmaz:

Az okos rész az „auto-restart” logika. Amikor a vezérlő szárazon futás közben leáll, nem egyszerűen leáll és feladja. Vár egy beállított intervallumot (általában 5, 15, 30 vagy 60 percet), majd újra próbálkozik. Ha a víz visszatér, a szivattyú automatikusan újraindul – nincs kézi alaphelyzetbe állítás, nincs elvesztegetett út a kúthoz. Ha nem, akkor megvédi a szivattyút és újra vár. Ez a ciklus addig ismétlődik, amíg a víz vissza nem tér.

3. A teljes védőréteg torta

A szárazonfutás csak az egyik fenyegetés anapelemes szivattyúarcok. Egy jól megtervezett vezérlő több védelmi réteget halmoz fel:

4. Vízszint-szabályozás – a közvetlen megközelítés

Az elektronikus szárazonfutás-érzékelő reagál, miután a szivattyú szárazon jár. A vízszint szabályozása jobb: leállítja a szivattyút, mielőtt ez megtörténne. Két elterjedt módszer létezik, és mindkettőt általában egyenesen a vezérlő szintkivezetéseihez kötik.

Úszókapcsoló (úszókapcsoló / golyós úszó)

A víz felszínén mechanikus úszó közlekedik. Ha a szint a beállított érték alá esik, az érintkezők kinyílnak (vagy záródnak), és a vezérlő leállítja a szivattyút. Az úszók olcsóak, masszívak és könnyen érthetők. Használjon egyet a kútban az alacsony szintű lekapcsoláshoz, egyet a tartályban a magas szintű levágáshoz, hogy a tartály ne folyhasson túl.

Elektródák / szondák

Két vagy három rozsdamentes szonda süllyeszthető le a kívánt kivágási mélységre. A víz egy alacsony feszültségű áramkört alkot közöttük; amikor a szint csökken és az áramkör megszakad, a szivattyú leáll. A szondáknak nincs mozgó alkatrésze, így alkalmasak a piszkos vagy törmelékes vízhez, ahol az úszó megtapadhat.

A Lead Pump vezérlőknél a szintbemenet általában alacsony feszültségű (érintésmentes), és a bekötéstől függően konfigurálható „közel a működéshez” vagy „futáshoz nyitott” módban. Bármelyik módszert is használja, a vezetékes szintkapcsoló és a vezérlő elektronikus szárazonfutás-érzékelője két független védelmi réteget biztosít – az övet és a merevítőket, amelyek életben tartják a felügyelet nélküli szolárszivattyút.

5. A szivattyú védelme a vízforrásnál

Az elektronika csak ennyire képes. A „száraz üzemű” problémák nagy része valójában a kútnál történő telepítési problémák.

· Állítsa elég mélyre a szivattyút. A vízbevételnek jóval a legalacsonyabb várható dinamikus vízszint alatt kell lennie, a szezonális vízkivonás lehetőségével.

· Ügyeljen a szívótávolságra. Hagyjon értelmes rést a kút feneke felett, hogy a homok és az üledék ne szívódjon be.

· A szivattyút a kúthozamhoz igazítsa. Ha a szivattyú nagyobb, mint amennyit a kút tud tölteni, akkor egész nap lehúzza a kutat és kioldásvédelmet – méret a visszanyerési sebességhez, nem csak a csúcsigényhez.

· Nézze meg a lehívást nyáron. A nedves évszakban jól megbirkózó kút a száraz évszakban alulmaradhat; engedje le a kikapcsoló szondát, vagy állítson be magasabb szárazonfutási intervallumot.

· Felületi szivattyúk esetén tartsa légmentesen a szívóvezetéket. Bármilyen légszivárgás megszakítja a töltést, és utánozza a szárazonfutást.

6. A szivattyú elektromos védelme

A napelemes szivattyúk gyakran egy hosszú kábelszakasz végén helyezkednek el – különösen a merülő egységek, ahol a tömb a felszínen van, a szivattyú pedig több száz méterrel lefelé a fúrólyukban. Ez a távolság két olyan problémát vet fel, amelyet már az első naptól érdemes megtervezni:

· Feszültségesés. A vékony vagy túl hosszú kábel hangtalanul ellopja a feszültséget; a szivattyú kevesebbet lát, mint amennyit a tömb termel, és lassan vagy a feszültségcsökkenés határán működik. Méretezze nagyvonalúan a vezetőt, és tartsa a lehető legrövidebb távot.

· Túlfeszültség és villámlás. A paneltől a vezérlőig terjedő hosszú futások érzékelik az indukált tüskéket. Szereljen fel túlfeszültség-levezetőt a vezérlőre, földelje le a szivattyúházat és a panel kereteit, és tartsa rendben a tömb vezetékeit.

· Helyes polaritás és szoros érintkezők. A fordított polaritás a leggyakoribb telepítési hiba; ellenőrizze kétszer az első bekapcsolás előtt, és húzza meg megfelelően az összes kapcsot.

Egy külön cikk a kábelméretezésről és a feszültségesés számításárólnapelemes szivattyúkjön; Egyelőre egyszerű a szabály – soha ne méretezzen alul a kábelt, hogy megtakarítson egy kis rezet, mert a veszteséget minden napsütéses órában kifizetik a rendszer élettartama alatt.

7. Ne hagyja, hogy a túlméretezés legyőzze védelmét

Paradox módon a túlméretezett szivattyú gyakori oka annak, hogy a védelem folyamatosan kiold. Ha a szivattyú sokkal erősebb, mint amennyit a kút képes ellátni, perceken belül lehúzza a vízszintet, beindul a szárazonfutás elleni védelem, a kút lassan helyreáll, és a ciklus megismétlődik – a szivattyú szivattyúzás helyett kioldással tölti a délutánt. A javítás nem a védelem letiltása (soha ne tegye ezt), hanem:

· Válasszon olyan modellt, amelynek áramlása megegyezik a kút reális újratöltési sebességével.

· Használjon változtatható sebességű / MPPT meghajtót, hogy a szivattyú lelassuljon ahelyett, hogy leállna, amikor a szint csökken.

· Állítson be hosszabb automatikus újraindítási időközt, hogy a kútnak legyen ideje helyreállni a próbálkozások között.

· Adjon hozzá egy tárolótartályt, és futtassa a szivattyút a tartály feltöltéséhez, ahelyett, hogy megpróbálná közvetlenül kielégíteni a keresletet.

8. Hibaelhárítás: A riasztások olvasása

A hibakódok vezérlőmodellenként eltérőek. Mindig őrizze meg a vezérlő kézikönyvét a telepítési jegyzőkönyvvel együtt, és fényképezze le a vezetékeket, mielőtt bármihez is hozzányúlna. Ha nem biztos benne, küldje el a kódot és egy rövid videót a gyárnak – a Lead Pump kínai, angol és francia nyelven támogatja az ügyfeleket.

9. Egyszerű védelmi ellenőrzőlista

· A szárazonfutás-érzékelés engedélyezve van, reális automatikus újraindítási időközzel.

· Alacsony szintű kivágószonda vagy úszó a kútba szerelve.

· A tárolótartályba szerelt magas szintű leválasztó úszó.

· A szivattyú a legalacsonyabb szezonális vízszint alatt van, tartalékkal.

· A futáshoz megfelelő méretű kábel; kivezetések nyomatékkal.

· Túlfeszültség-levezető felszerelve; szivattyú és panelkeretek földelve.

· A vezérlő árnyékolt és szellőző.

· A szivattyú áramlása megfelel a kút visszanyerési arányának.

· Kézi és hibakódlista a telepítés közelében tárolva.

10. Gyakori hibák

· 1. A szárazonfutás elleni védelem letiltása, mert folyamatosan kiold – inkább az okot javítsa, ne a védelmet.

· 2. Túl nagy szivattyú vásárlása gyenge kúthoz, majd az ebből eredő ugrások elleni küzdelem egész szezonban.

· 3. Soha ne szereljen fel szintkapcsolót, csak az elektronikus érzékelésre hagyatkozzon.

· 4. Túl magasra állítja a kivágószondát, így a szivattyú leáll, amíg még sok víz van.

· 5. A kábel alulméretezése, hogy a feszültség alatti védelem délután kioldjon.

· 6. A vezérlőt teljes napon kell hagyni, és a szivattyút hibáztatni a túlmelegedésért.

· 7. Nincs túlfeszültség-védelem hosszú, szabad panelfutás esetén.

· 8. Indítsa el a szivattyút a vízszint ellenőrzése előtt egy hosszú száraz időszak után.

11. GYIK

K: Működtethetek napelemes szivattyút szárazonfutás elleni védelem nélkül?

V: Technikailag igen, gyakorlatilag soha. Száraz futás percek alatt tönkreteheti a motort, ésnapelemes szivattyúkfelügyelet nélkül futni. Minden Lead Pump vezérlő tartalmaz szárazonfutás-érzékelést – mindig csatlakoztassa és engedélyezze.

K: Mit csinál a szivattyú, ha a szárazonfutás elleni védelem kiold?

V: Leáll, kivár egy beállított időközt (gyakran 5-60 percet), majd automatikusan újraindul, hogy ellenőrizze, visszajött-e a víz. Ha nem, akkor ismét védi a szivattyút és vár. Nincs szükség kézi alaphelyzetbe állításra.

K: Szükségem van úszókapcsolóra és elektronikus szárazonfutás-érzékelőre is?

V: Ideális esetben igen. A szintkapcsoló leállítja a szivattyút, mielőtt az kiszáradna; az elektronikus érzékelés tartalék, ha a szint a vártnál gyorsabban csökken. Két független réteg biztonságosabb, mint egy.

K: Miért kapcsol ki a szivattyúm minden délután védelme?

V: Szinte mindig, mert a szivattyú nagyobb, mint a kút visszanyerési sebessége, ezért lehúzza a kutat. Méretezze át a szivattyút, lassítsa le egy változtatható fordulatszámú vezérlővel, vagy hosszabbítsa meg az újraindítási intervallumot – ne kapcsolja ki a védelmet.

K: Honnan tudhatom, hogy a kioldás szárazon futás volt vagy feszültség alatti volt?

V: A hibakód vagy a feltételek megmondják. Száraz futás általában akkor történik, amikor a vízszint alacsony, vagy hosszú szivattyúzás után; Az alacsony feszültség jellemzően délután, vagy hosszú kábelvezetésen jelentkezik. A fenti hibaelhárítási táblázat a tüneteket és az okokat leképezi.

K: A védelem ugyanúgy működik az AC/DC hibrid szivattyúkon?

V: Igen. A hibrid szivattyúk ugyanazt a vezérlővédelmet tartják fenn – szárazonfutás, túl-/alacsony feszültség, túláram és túlmelegedés –, és egyszerűen váltanak a szolár és a hálózati/generátor bemenet között.

K: Milyen tanúsítványokat és garanciát kínál?

V: CE, RoHS és ISO 9001:2015 tanúsítás, 2 év szivattyúházi garanciával és 1 év vezérlőgaranciával – a hibás egységeket kicserélik (FOB Kína, nincs kérdés).

K: Rendelhetek először mintát?

V: Igen – 1-5 egység a teszteléshez. A nagykereskedelmi forgalom több mint 50 darab modellenként, az OEM pedig modellenként 50 darabtól kezdődik, egyedi márkajelzéssel, csomagolással és feszültséggel/frekvenciával.
